iCAD SX 穴ライブラリ ダウンロード

iCAD SX 更新:

iCAD SXでのモデリングに便利な、穴ライブラリを無料でダウンロードできます。

ご自由にご利用ください。

本データはiCAD SX V7L5 で作成しています。それ以前のバージョンのiCADでは使用できません。ご了承ください。

ライブラリの内容

コマンド 内容

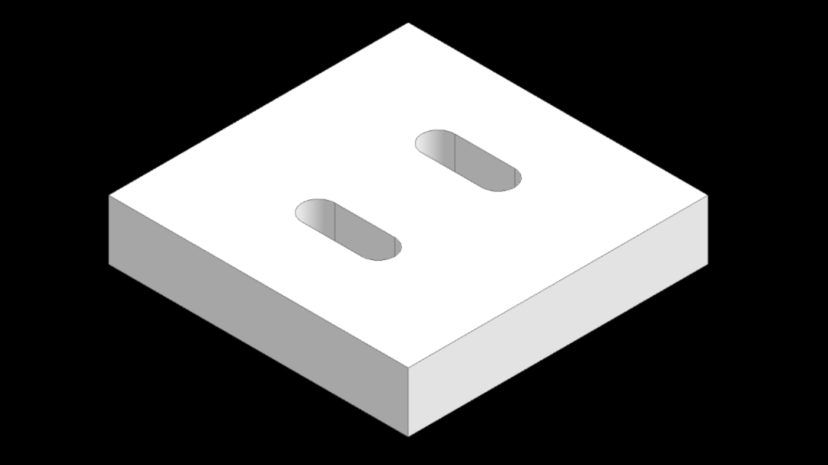

長穴

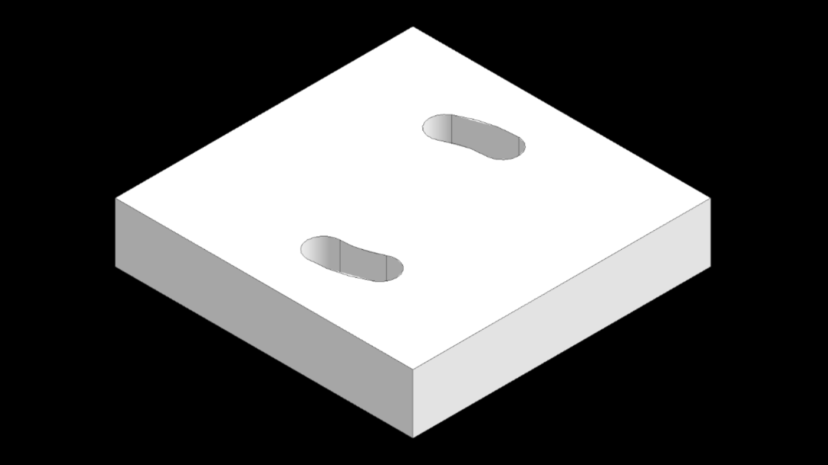

円弧穴

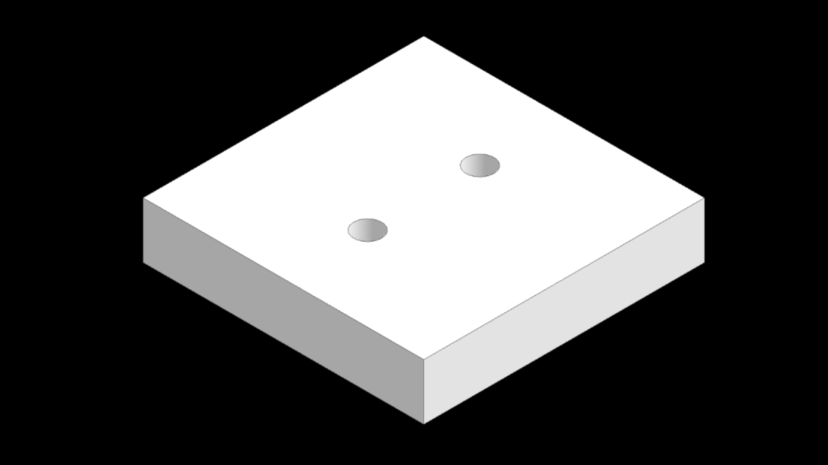

精度穴H7
精度穴H7(貫通形状)

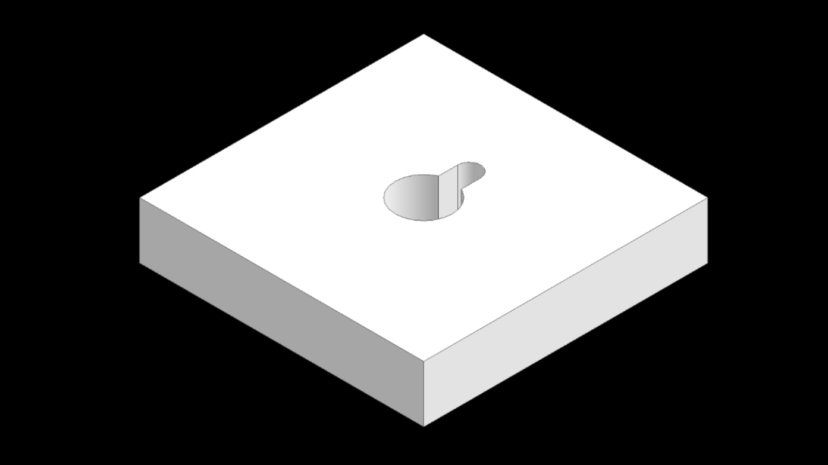

だるま穴
扇形穴
ザグリ穴(逆基準)
サラ穴(逆基準)

逆基準穴

ザグリ穴、サラ穴について、相手部品のねじ穴に合わせて穴を作成しやすい逆基準穴を提供しています。

導入方法

  1. 本ライブラリのzipファイルをダウンロードし、解凍する
  2. WIndowsのエクスプローラから「iCADインストールフォルダ\JISPARTS\USER」を開く(USERフォルダではなくJISフォルダでも可)
  3. (1)でダウンロードしてきたライブラリのフォルダを貼り付ける
  4. iCADを開き、アイコンメニューで「応用→部品配置→機械部品を選択して配置する」で呼び出す
    (コマンドメニューの場合は「子図/部品/記号→部品配置」)

スタッフクレジット

本ライブラリは、以下の方々のご協力のもと制作されております。

この場を借りて、感謝申し上げます。

スポンサー支援のお願い

このように、ものづくりのススメでは「しれっとproject」というコミュニティにおいて、設計者の方々のために役立つツール開発などを行っております。

もしスポンサーご支援を頂ける方は、こちらのnoteのメンバーシップに加入いただけると嬉しいです。

しれっとproject メンバーシップページへ

今後も皆さんに役立つツール開発を行っていきますので、どうぞよろしくお願いします。

お問い合わせ

本ライブラリに関する不具合、ご要望等はお問い合わせフォームにてご連絡ください。
