【iCAD用便利ツール】iCADファイルランチャー

概要

iCAD SXファイルを開く際に、3D製品フォルダーを自動最適化するツールです。

外部パーツを含むアセンブリファイルを開くと、iCADは以下の優先順位で外部パーツを検索します。

1. 開いたファイルが存在しているフォルダ
2. 開いたファイルが存在しているフォルダのサブフォルダ
3. 3D製品フォルダーに登録されているフォルダ(検索順)と、そのサブフォルダ

【iCAD】チーム設計の要！”内部パーツ”と”外部パーツ”を理解しよう

この記事はこのような人に向けて書いています。 iCADを使い始めて間もない人 複数人で設計を行っている人 こんにちは。ゆー です。 設備設計に関わっている方々は多かれ少なかれ、複数名で一つの機械を設計…

ものづくりのススメ

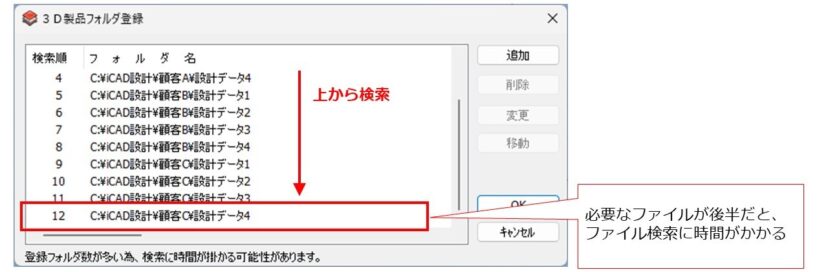

多くの機種や顧客を扱う職場では、3D製品フォルダーの数や内部のファイル数が増えがちです。

その結果、必要な外部パーツが3D製品フォルダーの下位にある場合、検索に時間がかかり、アセンブリを開くまでの待ち時間が長くなってしまいます。

本ツールでは、「特定のファイルを開く際に優先すべきフォルダ」をあらかじめ設定しておくことで、対象フォルダを3D製品フォルダーの上位に自動配置します。これにより、外部パーツの検索時間を短縮し、ファイルの読み込みを高速化します。

導入方法

事前準備

導入前に必ず、iCADインストールフォルダごとバックアップを作成してください。

本ツールはiCADのSDKを利用して作成されています。あらかじめiCAD SX の.NET連携機能を有効にしてください。

インストール

以下よりプログラムをダウンロードしてください。

• ダウンロード

ダウンロードしたプログラムを以下の手順で登録してください。

1. ファイルを解凍する

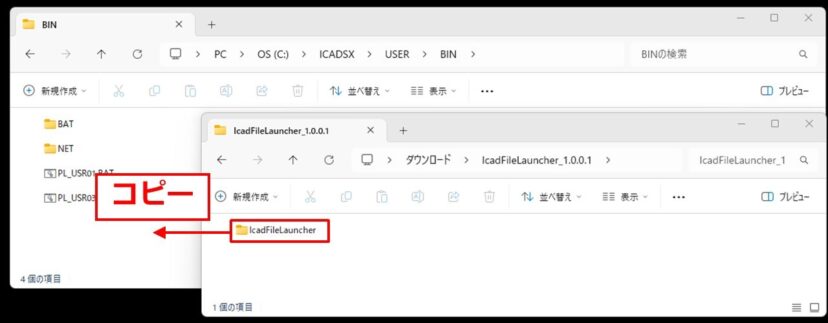

2. IcadFileLauncherフォルダをiCADインストールフォルダ\USER\BINへコピー

3. 後述の初期設定を実施後、コピーしたフォルダ内のIcadFileLauncher.exeを直接実行するか、デスクトップ等にショートカットを作成して実行します。
   任意でコマンドメニュー、アイコンメニュー、ショートカットなどに登録も可能です。
   登録コマンド「;EXEC /%ICADDIR%\USER\BIN\IcadFileLauncher\IcadFileLauncher.exe/ @GO」
   ショートカットキーの登録方法はこちらの記事を参照ください↓



   iCAD作業効率UP！おすすめのショートカットキー設定

   この記事はこのような人に向けて書いています。 最近iCAD SXを使い始めた人 iCAD SXの操作効率を上げたい人 こんにちは。ゆー です。 iCAD SXを使っている皆さん、モデリングや製図のスピ…

   ものづくりのススメ



初期設定

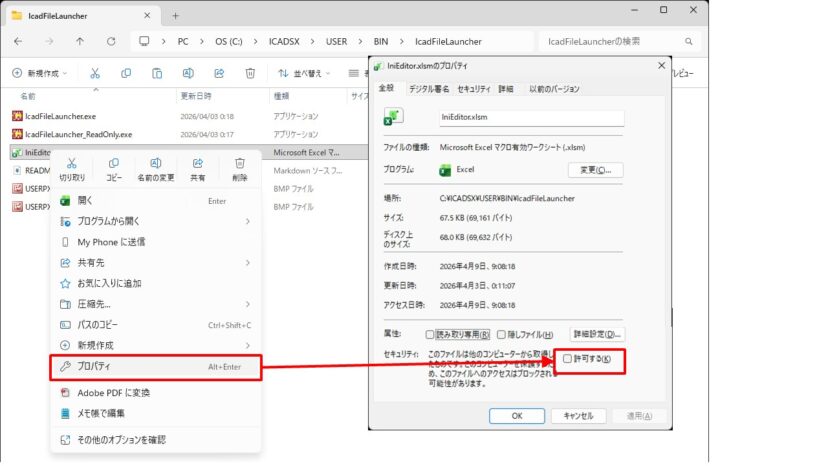

フォルダー内のIniEditor.xlsmを右クリックし、「プロパティ」を選択し、「全般」タブの「セキュリティ」の項目にある「ブロックの解除」にチェックを入れて、「OK」をクリックしてください。

IniEditor.xlsmをダブルクリックして、Excelで開いてください。

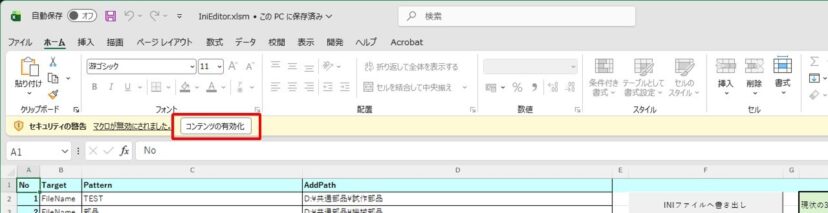

セキュリティの警告が表示された場合は、「コンテンツの有効化」をクリックしてください。

初回起動時は「INIファイルが見つかりません」の警告が表示されますが、これは正常です。ルールを設定してINIファイルへ書き出すことで、次回以降は警告が表示されなくなります。

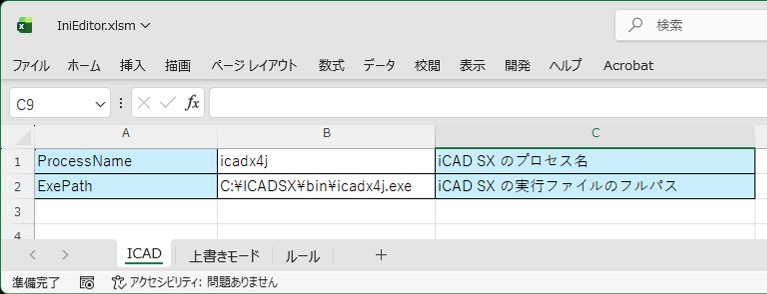

ICAD シート

通常変更する必要はありませんが、iCADのインストールフォルダが異なる場合は、iCAD実行プロセス名、パスを変更してください。

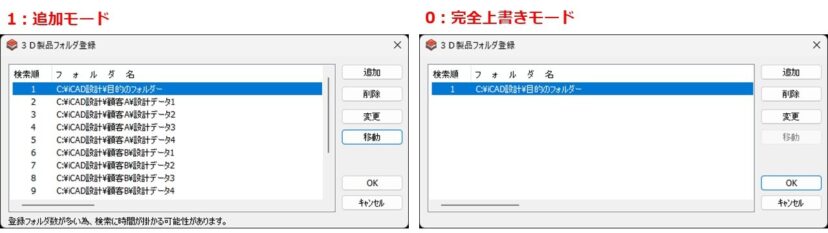

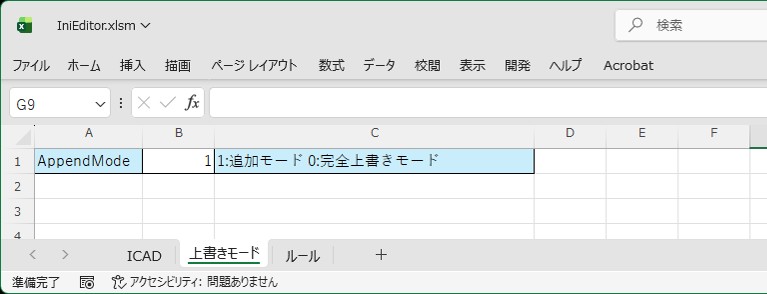

上書きモード シート

3D製品フォルダーのリストの追加方法を設定します。 “0”にすると完全上書きモードとなります。既存内容をすべて無視し、一致したフォルダのみ書き込みます。 “1”にすると追加モードとなります。既存内容は保持し、一致フォルダを先頭へ挿入します。既存するフォルダを追加する場合は、重複防止のため、挿入前に削除されます。

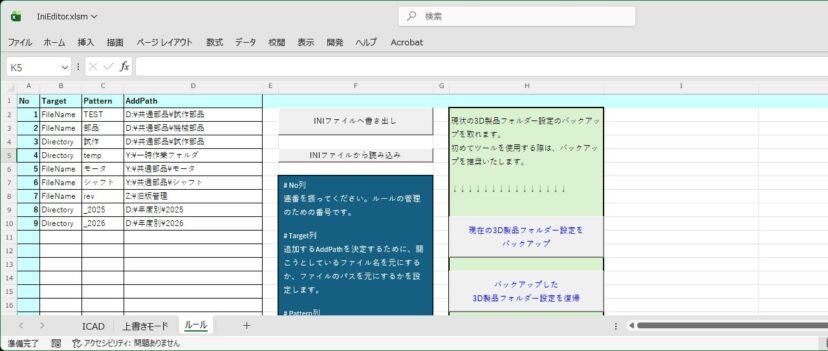

ルール シート

バックアップボタン

C:\ICADSX\USER\ETC\3Dseihin.txt のバックアップを作成します。 バックアップファイルは、本Excelファイルと同じフォルダ配下の backup フォルダに保存されます。 backup フォルダが存在しない場合は、自動的に作成されます。 ファイル名にはタイムスタンプ（yyyymmdd_HHMMSS形式）が付与され、過去のバックアップを保持できます。

バックアップ復帰ボタン

バックアップファイルから 3Dseihin.txt を復元します。 実行時に、backup フォルダ内のファイルを選択するダイアログが表示され、復元したいファイルを選択します。 復元処理の前に、現在の 3Dseihin.txt は自動的にバックアップされます。 （復元前の状態に戻せるようにするため）

No列

連番を振ってください。ルールの管理のための番号です。

Target列

追加するAddPathを決定するために、開こうとしているファイル名を元にするか、ファイルのパスを元にするかを設定します。

Pattern列

Taget列で指定したFileName/Directoryに対して、部分一致で適合するかを判定します。

AddPath列

3D製品フォルダーに追加するパスを指定します。

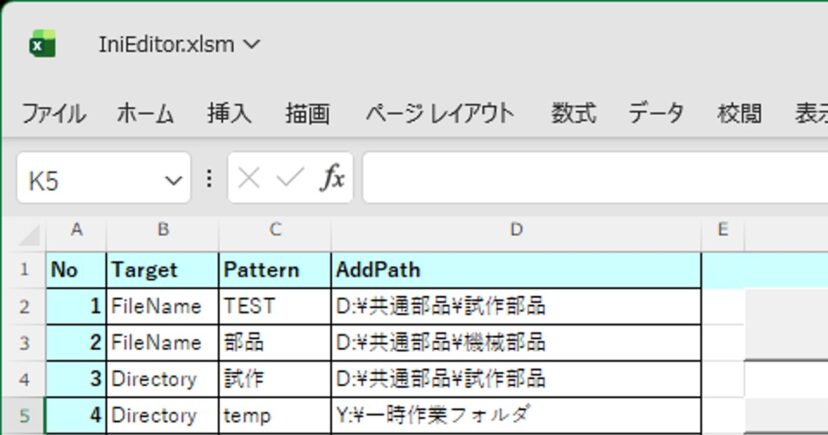

以下の例では、このように動作します。

• ファイル名に”TEST”が含まれているファイルを開いたら、”D:\共通部品\試作部品”を3D製品フォルダーの一番上に登録します
• ファイル名に”部品”が含まれているファイルを開いたら、”D:\共通部品\機械部品”を3D製品フォルダーの一番上に登録します
• ファイルが保存されているパスに”試作”が含まれているファイルを開いたら、”D:\共通部品\試作部品”を3D製品フォルダーの一番上に登録します
• ファイルが保存されているパスに”temp”が含まれているファイルを開いたら、”Y:\一時作業フォルダ”を3D製品フォルダーの一番上に登録します

設定が完了したら”INIファイルへの書き出し”ボタンをクリックしてください。

INIファイルの書き出しが完了したら、エクセルを閉じてください。

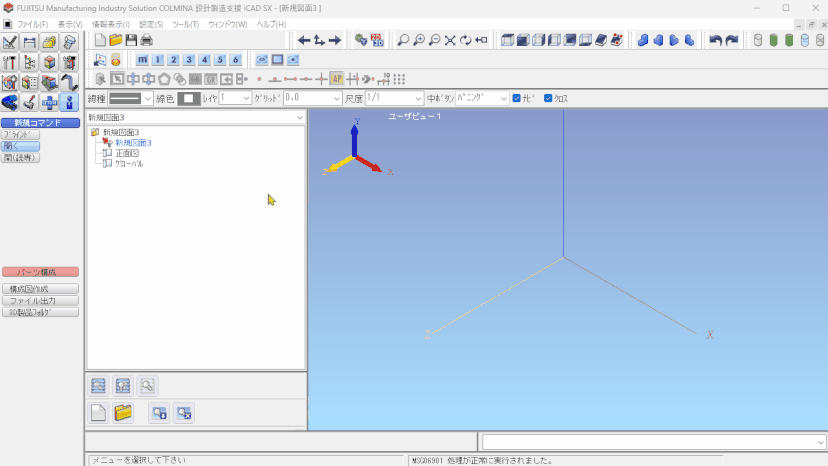

使用方法

以下の方法で実行できます。

• IcadFileLauncher.exeをダブルクリックで実行する。
• 開きたいiCADファイルをドラッグアンドドロップでIcadFileLauncher.exeにドロップする。
• iCAD上のショートカットから実行する。
  登録コマンド「;EXEC /%ICADDIR%\USER\BIN\IcadFileLauncher\IcadFileLauncher.exe/ @GO」

また、IcadFileLauncher_ReadOnly.exeを使用すれば、読取専用で開くことができます。

ご利用について

本ツールはあらかじめ以下の環境にてテストをしてから配布をしておりますが、万が一損害が生じた場合の一切の責任を負いかねますので、ご了承ください。

• 本プログラムに関する著作権等の知的財産権はものづくりのススメ-しれっとプロジェクトに帰属します
• 本プログラムは一切の保証なく、現状で提供されるものであり、正常動作等について作者は保証を行いません
• 本プログラムに関して発生するいかなる問題も利用者の責任により解決されるものとします
• 本プログラムに関して発生するいかなる損害に対しても作者は責任を負いません

スタッフクレジット

本ライブラリは、以下のメンバーにより制作しております。

• ゆー（@u_kichi_mech）
• ペン銀（@dXmechadesign）

スポンサー支援のお願い

このように、ものづくりのススメでは「しれっとproject」というコミュニティにおいて、設計者の方々のために役立つツール開発などを行っております。

もしスポンサーご支援を頂ける方は、こちらのnoteのメンバーシップに加入いただけると嬉しいです。

しれっとproject メンバーシップページへ

今後も皆さんに役立つツール開発を行っていきますので、どうぞよろしくお願いします。

お問い合わせ

本ツールに関する不具合、ご要望等はお問い合わせフォームにてご連絡ください。
