【iCAD用便利ツール】ミラーパーツチェッカー

概要

iCAD SXでミラーパーツのミラー属性を解除するツールです。

iCAD SXでパーツをミラーコピーするとミラー属性のパーツが生成されます。

パーツがミラーパーツか否かは、ツリービューのアイコンを確認するしかなく、ツリーが折りたたまれている状態ではミラー属性がついていることに気づきにくいです。

ミラーした部品を切り出す（外部パーツ）とミラー前の形の部品図になり、アセンブリと部品図で同じ形ではなくり、製作ミスになることもあります。

そこで、ミラーパーツを検索し、一括でミラー属性を外すことができるツールを開発しました！

導入方法

事前準備

導入前に必ず、iCADインストールフォルダごとバックアップを作成してください。

本ツールはiCADのSDKを利用して作成されています。あらかじめiCAD SX の.NET連携機能を有効にしてください。

インストール

以下よりプログラムをダウンロードしてください。

• ダウンロード

ダウンロードしたプログラムを以下の手順で登録してください。

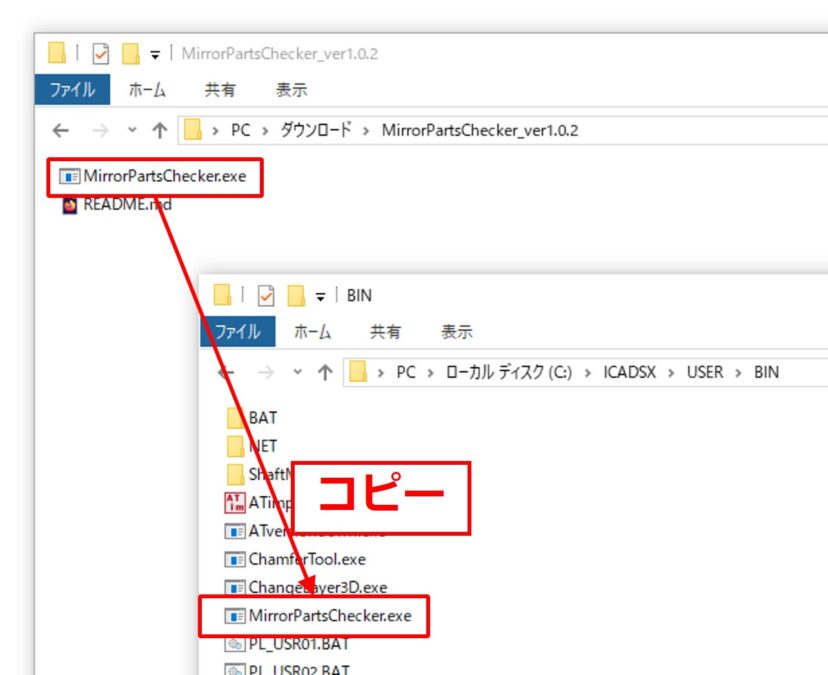

1. ファイルを解凍する
2. 解凍したMirrorPartsChecker.exeをiCADインストールフォルダ\USER\BINへコピーする
3. BINフォルダ内のMirrorPartsChecker.exeを直接実行するか、デスクトップ等にショートカットを作成して実行します。
   任意でコマンドメニュー、アイコンメニュー、ショートカットなどに登録も可能です。
   登録コマンド「;EXEC /%ICADDIR%\USER\BIN\MirrorPartsChecker.exe/ @GO」
   ショートカットキーの登録方法はこちらの記事を参照ください↓



   iCAD作業効率UP！おすすめのショートカットキー設定

   この記事はこのような人に向けて書いています。 最近iCAD SXを使い始めた人 iCAD SXの操作効率を上げたい人 こんにちは。ゆー です。 iCAD SXを使っている皆さん、モデリングや製図のスピ…

   https://rivi-manufacturing.com/mechanical-design/design/14487/#i-2



使用方法

本ツールを起動すると以下の画面になります。

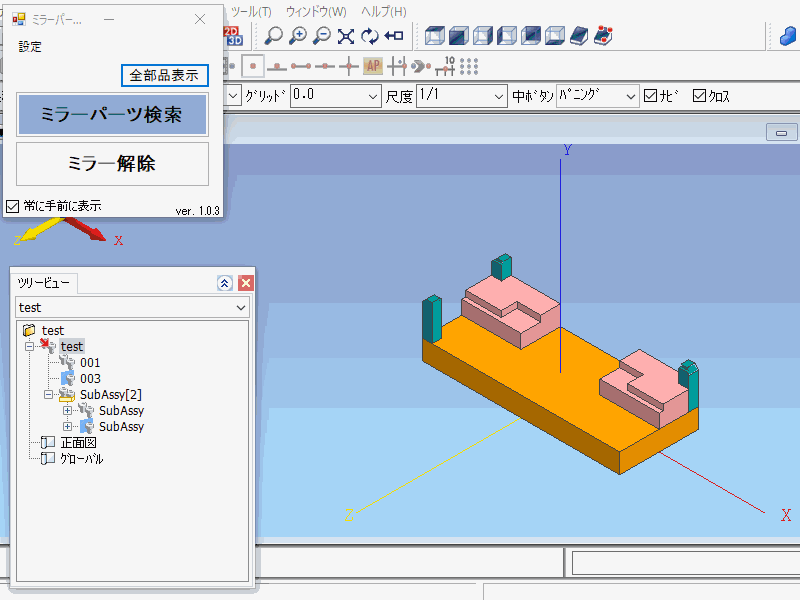

ミラーパーツ検索

3D表示ウィンドウ上にミラーパーツのみ表示（ミラーパーツ以外を非表示）にします。

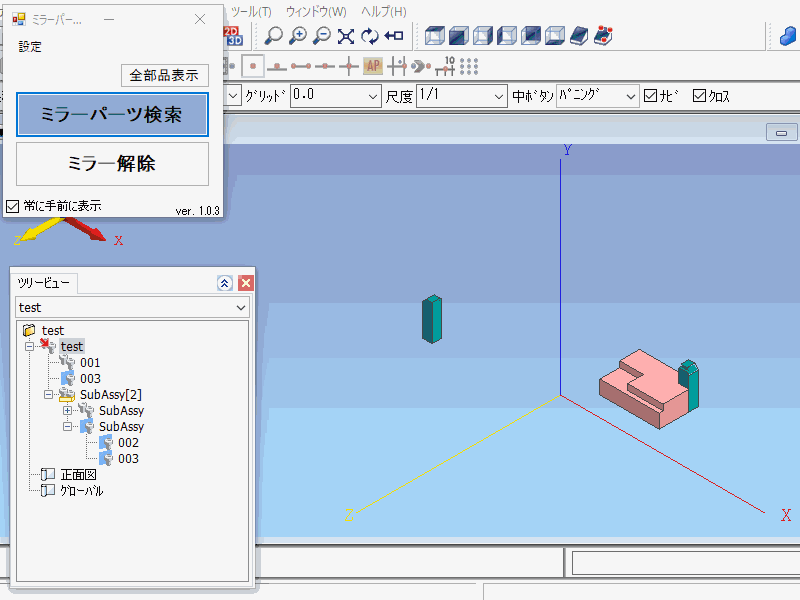

ミラー解除

ミラー属性パーツの解除を行います。

設定

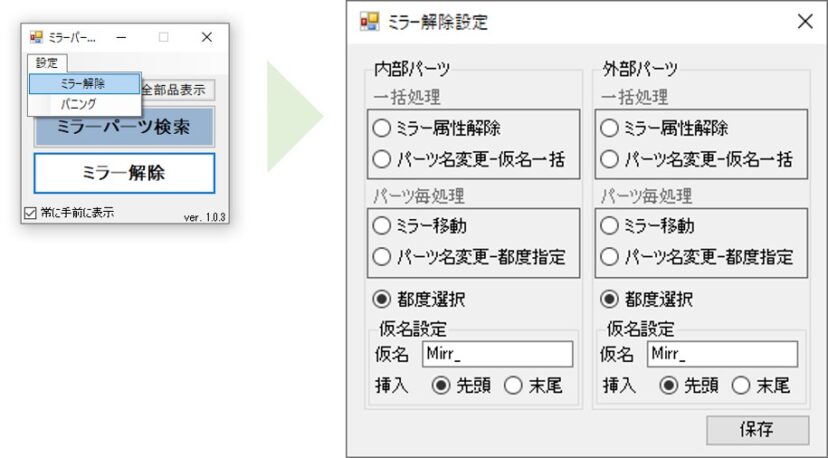

ミラー解除方法はメニュー→設定から選択できます。

• ミラー属性解除 ：ミラー属性が強制的に解除されます。
• パーツ名変更-仮名一括 ：仮名設定内容でパーツ名を変更（追記）します。
• ミラー移動 ：パーツ原点基準で各XYZ平面、および3点選択、面選択でのミラー移動を行います。
• パーツ名変更-都度指定 ：都度指定でパーツ名を変更します。

また、都度処理時のパーツへのパニング倍率を設定できます。

ご利用について

本ツールはあらかじめ以下の環境にてテストをしてから配布をしておりますが、万が一損害が生じた場合の一切の責任を負いかねますので、ご了承ください。

• 本プログラムに関する著作権等の知的財産権はものづくりのススメ-しれっとプロジェクトに帰属します
• 本プログラムは一切の保証なく、現状で提供されるものであり、正常動作等について作者は保証を行いません
• 本プログラムに関して発生するいかなる問題も利用者の責任により解決されるものとします
• 本プログラムに関して発生するいかなる損害に対しても作者は責任を負いません
