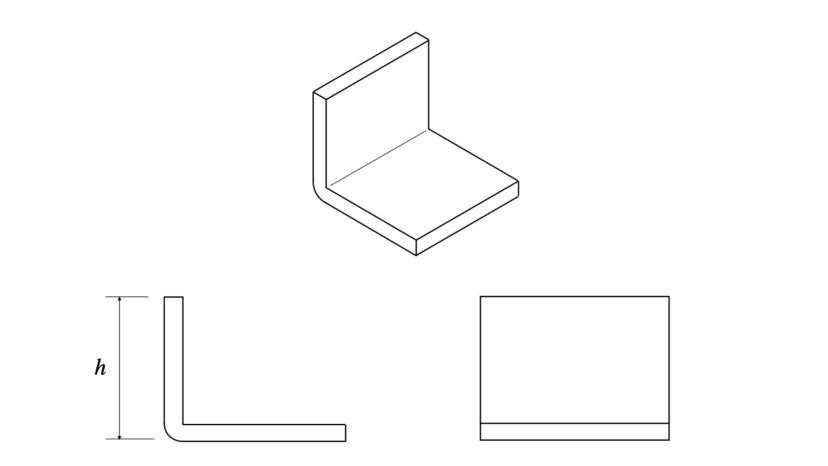

最小曲げ高さ・曲げ幅

板厚 | 最小曲げ高さ h | 最小曲げ幅 w |
---|---|---|
0.8 | 4.2 | 5.0 |
1.0 | 4.3 | 5.0 |
1.2 | 5.5 | 5.0 |
1.6 | 6.8 | 5.0 |
2.0 | 8.2 | 5.0 |
2.3 | 9.4 | 10.0 |
3.2 | 13.3 | 10.0 |
4.5 | 17.4 | 10.0 |
6.0 | 23.5 | 10.0 |
9.0 | 33.5 | 10.0 |
10.0 | 46.5 | 20.0 |
12.0 | 62.0 | 20.0 |
16.0 | 88.5 | 20.0 |
板厚 | 最小曲げ高さ h | 最小曲げ幅 w |
板厚 | 最小曲げ高さ h | 最小曲げ幅 w |
---|---|---|
0.8 | 4.2 | 5.0 |
1.0 | 4.3 | 5.0 |
1.2 | 4.5 | 5.0 |
1.6 | 5.8 | 5.0 |
2.0 | 7.0 | 5.0 |
2.3 | 8.3 | 10.0 |
3.2 | 11.1 | 10.0 |
板厚 | 最小曲げ高さ h | 最小曲げ幅 w |
板厚 | 最小曲げ高さ h | 最小曲げ幅 w |
---|---|---|
0.8 | 4.2 | 5.0 |
1.0 | 4.3 | 5.0 |
1.2 | 4.5 | 5.0 |
1.5 | 6.0 | 5.0 |
2.0 | 7.1 | 5.0 |
2.5 | 11.3 | 10.0 |
3.0 | 11.5 | 10.0 |
4.0 | 17.2 | 10.0 |
5.0 | 23.5 | 10.0 |
6.0 | 25.0 | 10.0 |
9.0 | 39.0 | 10.0 |
10.0 | 46.5 | 20.0 |
12.0 | 62.0 | 20.0 |
板厚 | 最小曲げ高さ h | 最小曲げ幅 w |
板厚 | 最小曲げ高さ h | 最小曲げ幅 w |
---|---|---|
0.8 | 4.2 | 5.0 |
1.0 | 4.3 | 5.0 |
1.2 | 4.5 | 5.0 |
1.5 | 6.0 | 5.0 |
1.6 | 6.0 | 5.0 |
2.0 | 7.1 | 5.0 |
2.5 | 10.0 | 10.0 |
3.0 | 11.5 | 10.0 |
4.0 | 17.2 | 10.0 |
5.0 | 17.9 | 10.0 |
6.0 | 23.0 | 10.0 |
板厚 | 最小曲げ高さ h | 最小曲げ幅 w |
- 参考資料:meviy 加工限界表(※2021年8月時点)
- Meviyでは、角部に面取り・フィレットがあると、その加工始まりのところで寸法が判定されるので注意が必要です。
- 実際の加工限界は、加工業者によって異なりますので、詳しくは各板金メーカにお問い合わせください。
切り欠きと曲げ

板厚 | 限界値 h | 限界値 b |
---|---|---|
0.8 | 4.0 | 0.8 |
1.0 | 5.0 | 1.0 |
1.2 | 6.0 | 1.2 |
1.6 | 8.0 | 1.6 |
2.0 | 10.0 | 2.0 |
2.3 | 9.2 | 4.6 |
3.2 | 12.2 | 6.4 |
4.5 | 18.0 | 9.0 |
6.0 | 24.0 | 12.0 |
9.0 | 36.0 | 18.0 |
板厚 | 限界値 h | 限界値 b |
板厚 | 限界値 h | 限界値 b2 |
---|---|---|
0.8 | 4.0 | 0.8 |
1.0 | 5.0 | 1.0 |
1.2 | 6.0 | 1.2 |
1.6 | 8.0 | 1.6 |
2.0 | 10.0 | 2.0 |
2.3 | 12.2 | 4.6 |
3.2 | 12.8 | 6.4 |
板厚 | 限界値 h | 限界値 b |
板厚 | 限界値 h | 限界値 b |
---|---|---|
0.8 | 4.0 | 0.8 |
1.0 | 5.0 | 1.0 |
1.2 | 6.0 | 1.2 |
1.5 | 7.5 | 1.5 |
2.0 | 10.0 | 2.0 |
2.5 | 10.0 | 5.0 |
3.0 | 12.0 | 6.0 |
4.0 | 16.0 | 8.0 |
5.0 | 20.0 | 10.0 |
6.0 | 24.0 | 12.0 |
板厚 | 限界値 h | 限界値 b |
板厚 | 限界値 h | 限界値 b |
---|---|---|
0.8 | 4.0 | 0.8 |
1.0 | 5.0 | 1.0 |
1.2 | 6.0 | 1.2 |
1.5 | 7.5 | 1.5 |
2.0 | 10.0 | 2.0 |
2.5 | 10.0 | 4.0 |
3.0 | 12.0 | 6.0 |
4.0 | 16.0 | 8.0 |
5.0 | 20.0 | 10.0 |
6.0 | 24.0 | 12.0 |
板厚 | 限界値 h | 限界値 b |
- 参考資料:meviy 加工限界表(2021年8月時点)
- Meviyでは、角部に面取り・フィレットがあると、その加工始まりのところで寸法が判定されるので注意が必要です。
- 実際の加工限界は、加工業者によって異なりますので、詳しくは各板金メーカにお問い合わせください。
段曲げ(Z曲げ)

板厚 | A 最小値 | B 最小値 |
---|---|---|
0.8 | 4.2 | A+1.6 |
1.0 | 4.3 | A+2.0 |
1.2 | 5.5 | A+2.4 |
1.6 | 6.8 | A+3.2 |
2.0 | 8.2 | A+4.0 |
2.3 | 9.4 | A+4.6 |
3.2 | 13.3 | A+6.4 |
4.5 | 17.4 | A+9.0 |
6.0 | 23.5 | A+12.0 |
9.0 | 33.5 | A+18.0 |
10.0 | 46.5 | A+20.0 |
12.0 | 62.0 | A+24.0 |
16.0 | 88.5 | A+32.0 |
板厚 | A 最小値 | B 最小値 |
板厚 | A 最小値 | B 最小値 |
---|---|---|
0.8 | 4.2 | A+1.6 |
1.0 | 4.3 | A+2.0 |
1.2 | 4.5 | A+2.4 |
1.6 | 5.8 | A+3.2 |
2.0 | 7.0 | A+4.0 |
2.3 | 8.3 | A+4.6 |
3.2 | 11.1 | A+6.4 |
板厚 | A 最小値 | B 最小値 |
板厚 | A 最小値 | B 最小値 |
---|---|---|
0.8 | 4.2 | A+1.6 |
1.0 | 4.3 | A+2.0 |
1.2 | 4.5 | A+2.4 |
1.5 | 6.0 | A+3.0 |
2.0 | 7.1 | A+4.0 |
2.5 | 11.3 | A+5.0 |
3.0 | 11.5 | A+6.0 |
4.0 | 17.2 | A+8.0 |
5.0 | 23.5 | A+10.0 |
6.0 | 25.0 | A+12.0 |
9.0 | 39.0 | A+18.0 |
10.0 | 46.5 | A+20.0 |
12.0 | 62.0 | A+24.0 |
板厚 | A 最小値 | B 最小値 |
板厚 | A 最小値 | B 最小値 |
---|---|---|
0.8 | 4.2 | A+1.6 |
1.0 | 4.3 | A+2.0 |
1.2 | 4.5 | A+2.4 |
1.5 | 6.0 | A+3.0 |
2.0 | 7.1 | A+4.0 |
2.5 | 10.0 | A+5.0 |
3.0 | 11.5 | A+6.0 |
4.0 | 17.2 | A+8.0 |
5.0 | 17.9 | A+10.0 |
6.0 | 23.0 | A+12.0 |
板厚 | A 最小値 | B 最小値 |
- 参考資料:meviy 加工限界表(2021年8月時点)
- Meviyでは、角部に面取り・フィレットがあると、その加工始まりのところで寸法が判定されるので注意が必要です。
- 実際の加工限界は、加工業者によって異なりますので、詳しくは各板金メーカにお問い合わせください。

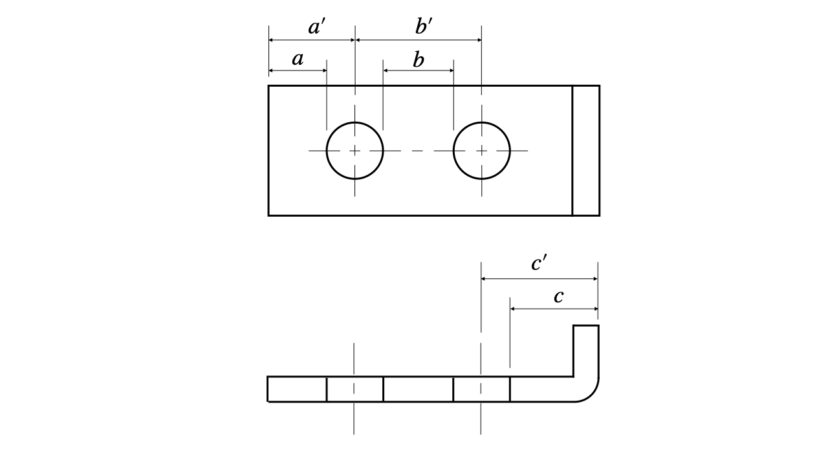

バカ穴

板厚 | 穴-端面 | 穴ピッチ | 穴-曲げ端部 | ||||||
---|---|---|---|---|---|---|---|---|---|
穴中心からの限界肉厚 a | 穴中心からの限界肉厚 b | バカ穴中心からの限界値 c | |||||||
M3すきま | M4すきま | M5すきま | M3すきま | M4すきま | M5すきま | M3すきま | M4すきま | M5すきま | |
0.8 | 2.2 | 2.8 | 3.3 | 3.9 | 5.0 | 6.0 | 3.7 | 4.3 | 4.8 |
1.0 | 2.2 | 2.8 | 3.3 | 3.9 | 5.0 | 6.0 | 3.7 | 4.3 | 4.8 |
1.2 | 2.3 | 2.9 | 3.4 | 4.0 | 5.1 | 6.1 | 4.7 | 5.3 | 5.8 |
1.6 | 2.5 | 3.1 | 3.6 | 4.2 | 5.3 | 6.3 | 5.2 | 5.8 | 6.3 |
2.0 | 2.7 | 3.3 | 3.8 | 4.4 | 5.5 | 6.5 | 5.7 | 6.3 | 6.8 |
2.3 | 2.7 | 3.3 | 3.8 | 4.4 | 5.5 | 6.5 | 6.7 | 7.3 | 7.8 |
3.2 | 3.2 | 3.8 | 4.3 | 4.9 | 6.0 | 7.0 | 8.2 | 8.8 | 9.3 |
4.5 | 3.9 | 4.5 | 5.0 | 5.6 | 6.7 | 7.7 | 11.2 | 11.8 | 12.3 |
6.0 | 4.7 | 5.3 | 5.8 | 6.4 | 7.5 | 8.5 | 15.7 | 16.3 | 16.8 |
9.0 | 5.7 | 6.3 | 6.8 | 7.4 | 8.5 | 9.5 | 23.2 | 23.8 | 24.3 |
10.0 | 6.7 | 7.3 | 7.8 | 8.4 | 9.5 | 10.5 | 24.2 | 24.8 | 25.3 |
12.0 | 7.7 | 8.3 | 8.8 | 9.4 | 10.5 | 11.5 | 28.2 | 28.8 | 29.3 |
16.0 | 9.7 | 10.3 | 10.8 | 11.4 | 12.5 | 13.5 | 36.2 | 36.8 | 37.3 |
板厚 | M3すきま | M4すきま | M5すきま | M3すきま | M4すきま | M5すきま | M3すきま | M4すきま | M5すきま |
穴中心からの限界肉厚 a | 穴中心からの限界肉厚 b | バカ穴中心からの限界値 c | |||||||
穴-端面 | 穴ピッチ | 穴-曲げ端部 |
板厚 | 穴-端面 | 穴ピッチ | 穴-曲げ端部 | ||||||
---|---|---|---|---|---|---|---|---|---|
穴中心からの限界肉厚 a | 穴中心からの限界肉厚 b | バカ穴中心からの限界値 c | |||||||
M3すきま | M4すきま | M5すきま | M3すきま | M4すきま | M5すきま | M3すきま | M4すきま | M5すきま | |
0.8 | 2.2 | 2.8 | 3.3 | 3.9 | 5.0 | 6.0 | 3.7 | 4.3 | 4.8 |
1.0 | 2.2 | 2.8 | 3.3 | 3.9 | 5.0 | 6.0 | 3.7 | 4.3 | 4.8 |
1.2 | 2.3 | 2.9 | 3.4 | 4.0 | 5.1 | 6.1 | 4.7 | 5.3 | 5.8 |
1.6 | 2.5 | 3.1 | 3.6 | 4.2 | 5.3 | 6.3 | 5.2 | 5.8 | 6.3 |
2.0 | 2.7 | 3.3 | 3.8 | 4.4 | 5.5 | 6.5 | 5.7 | 6.3 | 6.8 |
2.3 | 2.7 | 3.3 | 3.8 | 4.4 | 5.5 | 6.5 | 6.7 | 7.3 | 7.8 |
3.2 | 3.2 | 3.8 | 4.3 | 4.9 | 6.0 | 7.0 | 8.2 | 8.8 | 9.3 |
板厚 | M3すきま | M4すきま | M5すきま | M3すきま | M4すきま | M5すきま | M3すきま | M4すきま | M5すきま |
穴中心からの限界肉厚 a | 穴中心からの限界肉厚 b | バカ穴中心からの限界値 c | |||||||
穴-端面 | 穴ピッチ | 穴-曲げ端部 |
板厚 | 穴-端面 | 穴ピッチ | 穴-曲げ端部 | ||||||
---|---|---|---|---|---|---|---|---|---|
穴中心からの限界肉厚 a | 穴中心からの限界肉厚 b | バカ穴中心からの限界値 c | |||||||
M3すきま | M4すきま | M5すきま | M3すきま | M4すきま | M5すきま | M3すきま | M4すきま | M5すきま | |
0.8 | 2.2 | 2.8 | 3.3 | 3.9 | 5.0 | 6.0 | 3.7 | 4.3 | 4.8 |
1.0 | 2.2 | 2.8 | 3.3 | 3.9 | 5.0 | 6.0 | 3.7 | 4.3 | 4.8 |
1.2 | 2.3 | 2.9 | 3.4 | 4.0 | 5.1 | 6.1 | 4.7 | 5.3 | 5.8 |
1.5 | 2.4 | 3.0 | 3.5 | 4.1 | 5.2 | 6.2 | 5.2 | 5.8 | 6.3 |
2.0 | 2.7 | 3.3 | 3.8 | 4.4 | 5.5 | 6.5 | 5.7 | 6.3 | 6.8 |
2.5 | 3.2 | 3.8 | 4.3 | 4.6 | 5.7 | 6.7 | 8.0 | 8.6 | 9.1 |
3.0 | 3.2 | 3.8 | 4.3 | 4.9 | 6.0 | 7.0 | 8.2 | 8.8 | 9.3 |
4.0 | 3.7 | 4.3 | 4.8 | 5.4 | 6.5 | 7.5 | 13.2 | 13.8 | 14.3 |
5.0 | 4.2 | 4.8 | 5.3 | 5.9 | 7.0 | 8.0 | 15.7 | 16.3 | 16.8 |
6.0 | 4.7 | 5.3 | 5.8 | 6.4 | 7.5 | 8.5 | 20.7 | 21.3 | 21.8 |
9.0 | 5.7 | 6.3 | 6.8 | 7.4 | 8.5 | 9.5 | 22.2 | 22.8 | 23.3 |
10.0 | 6.7 | 7.3 | 7.8 | 8.4 | 9.5 | 10.5 | 24.2 | 24.8 | 25.3 |
12.0 | 7.7 | 8.3 | 8.8 | 9.4 | 10.5 | 11.5 | 28.2 | 28.8 | 29.3 |
板厚 | M3すきま | M4すきま | M5すきま | M3すきま | M4すきま | M5すきま | M3すきま | M4すきま | M5すきま |
穴中心からの限界肉厚 a | 穴中心からの限界肉厚 b | バカ穴中心からの限界値 c | |||||||
穴-端面 | 穴ピッチ | 穴-曲げ端部 |
板厚 | 穴-端面 | 穴ピッチ | 穴-曲げ端部 | ||||||
---|---|---|---|---|---|---|---|---|---|
穴中心からの限界肉厚 a | 穴中心からの限界肉厚 b | バカ穴中心からの限界値 c | |||||||
M3すきま | M4すきま | M5すきま | M3すきま | M4すきま | M5すきま | M3すきま | M4すきま | M5すきま | |
0.8 | 2.2 | 2.8 | 3.3 | 3.9 | 5.0 | 6.0 | 3.7 | 4.3 | 4.8 |
1.0 | 2.2 | 2.8 | 3.3 | 3.9 | 5.0 | 6.0 | 3.7 | 4.3 | 4.8 |
1.2 | 2.3 | 2.9 | 3.4 | 4.4 | 5.5 | 6.5 | 4.2 | 4.8 | 5.3 |
1.5 | 2.4 | 3.0 | 3.5 | 4.4 | 5.5 | 6.5 | 5.2 | 5.8 | 6.3 |
2.0 | 2.7 | 3.3 | 3.8 | 4.4 | 5.5 | 6.5 | 5.7 | 6.3 | 6.8 |
2.5 | 2.9 | 3.5 | 4.0 | 4.9 | 6.0 | 7.0 | 6.2 | 6.8 | 7.3 |
3.0 | 3.2 | 3.8 | 4.3 | 4.9 | 6.0 | 7.0 | 6.7 | 7.3 | 7.8 |
4.0 | 3.7 | 4.3 | 4.8 | 5.4 | 6.5 | 7.5 | 13.2 | 13.8 | 14.3 |
5.0 | 4.2 | 4.8 | 5.3 | 5.9 | 7.0 | 8.0 | 13.7 | 14.3 | 14.8 |
6.0 | 4.7 | 5.3 | 5.8 | 5.9 | 7.0 | 8.0 | 14.7 | 15.3 | 15.8 |
板厚 | M3すきま | M4すきま | M5すきま | M3すきま | M4すきま | M5すきま | M3すきま | M4すきま | M5すきま |
穴中心からの限界肉厚 a | 穴中心からの限界肉厚 b | バカ穴中心からの限界値 c | |||||||
穴-端面 | 穴ピッチ | 穴-曲げ端部 |
- 参考資料:meviy 加工限界表(2021年8月時点)
- バカ穴の加工限界は2級の時の寸法です。
- 実際の加工限界は、加工業者によって異なりますので、詳しくは各板金メーカにお問い合わせください。

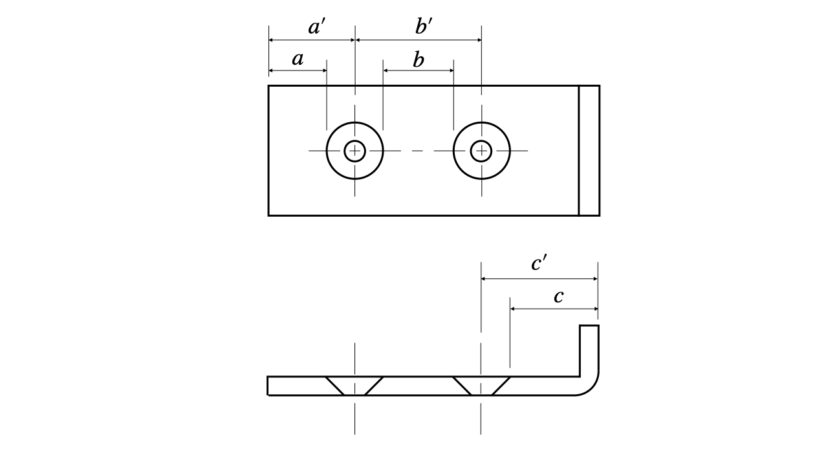

めねじ

板厚 | 穴-端面 | 穴ピッチ | 穴-曲げ端部 | ||||||
---|---|---|---|---|---|---|---|---|---|
穴中心からの限界肉厚 a | 穴中心からの限界肉厚 b | バカ穴中心からの限界値 c | |||||||
M3 | M4 | M5 | M3 | M4 | M5 | M3 | M4 | M5 | |
0.8 | – | – | – | – | – | – | – | – | – |
1.0 | 2.0 | 2.5 | 3.0 | 3.5 | 4.5 | 5.5 | 4.2 | 4.7 | 5.2 |
1.2 | 2.1 | 2.6 | 3.1 | 3.6 | 4.6 | 5.6 | 5.4 | 5.9 | 6.4 |
1.6 | 2.3 | 2.8 | 3.3 | 3.8 | 4.8 | 5.8 | 6.7 | 7.2 | 7.7 |
2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 5.0 | 6.0 | 8.1 | 8.6 | 9.1 |
2.3 | 2.5 | 3.0 | 3.5 | 4.0 | 5.0 | 6.0 | 9.3 | 9.8 | 10.3 |
3.2 | 3.0 | 3.5 | 4.0 | 4.5 | 5.5 | 6.5 | 13.2 | 13.7 | 14.2 |
4.5 | 3.7 | 4.2 | 4.7 | 5.2 | 6.2 | 7.2 | 17.8 | 18.3 | 18.8 |
6.0 | 4.5 | 5.0 | 5.5 | 6.0 | 7.0 | 8.0 | 23.9 | 24.4 | 24.9 |
9.0 | 5.5 | 6.0 | 6.5 | 7.0 | 8.0 | 9.0 | 33.9 | 34.4 | 34.9 |
10.0 | 6.5 | 7.0 | 7.5 | 8.0 | 9.0 | 10.0 | 49.0 | 49.5 | 50.0 |
12.0 | 7.5 | 8.0 | 8.5 | 9.0 | 10.0 | 11.0 | 64.5 | 65.0 | 65.5 |
16.0 | 9.5 | 10.0 | 10.5 | 11.0 | 12.0 | 13.0 | 91.0 | 91.5 | 92.0 |
板厚 | M3 | M4 | M5 | M3 | M4 | M5 | M3 | M4 | M5 |
穴中心からの限界肉厚 a | 穴中心からの限界肉厚 b | バカ穴中心からの限界値 c | |||||||
穴-端面 | 穴ピッチ | 穴-曲げ端部 |
板厚 | 穴-端面 | 穴ピッチ | 穴-曲げ端部 | ||||||
---|---|---|---|---|---|---|---|---|---|
穴中心からの限界肉厚 a | 穴中心からの限界肉厚 b | バカ穴中心からの限界値 c | |||||||
M3 | M4 | M5 | M3 | M4 | M5 | M3 | M4 | M5 | |
0.8 | – | – | – | – | – | – | – | – | – |
1.0 | 2.0 | 2.5 | 3.0 | 3.5 | 4.5 | 5.5 | 4.7 | 5.2 | 5.7 |
1.2 | 2.1 | 2.6 | 3.1 | 3.6 | 4.6 | 5.6 | 4.9 | 5.4 | 5.9 |
1.6 | 2.3 | 2.8 | 3.3 | 3.8 | 4.8 | 5.8 | 6.2 | 6.7 | 7.2 |
2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 5.0 | 6.0 | 7.4 | 7.9 | 8.4 |
2.3 | 2.5 | 3.0 | 3.5 | 4.0 | 5.0 | 6.0 | 8.7 | 9.2 | 9.7 |
3.2 | 3.0 | 3.5 | 4.0 | 4.5 | 5.5 | 6.5 | 11.5 | 12.0 | 12.5 |
板厚 | M3 | M4 | M5 | M3 | M4 | M5 | M3 | M4 | M5 |
穴中心からの限界肉厚 a | 穴中心からの限界肉厚 b | バカ穴中心からの限界値 c | |||||||
穴-端面 | 穴ピッチ | 穴-曲げ端部 |
板厚 | 穴-端面 | 穴ピッチ | 穴-曲げ端部 | ||||||
---|---|---|---|---|---|---|---|---|---|
穴中心からの限界肉厚 a | 穴中心からの限界肉厚 b | バカ穴中心からの限界値 c | |||||||
M3 | M4 | M5 | M3 | M4 | M5 | M3 | M4 | M5 | |
0.8 | – | – | – | – | – | – | – | – | – |
1.0 | 2.0 | 2.5 | 3.0 | 3.5 | 4.5 | 5.5 | 4.7 | 5.2 | 5.7 |
1.2 | 2.1 | 2.6 | 3.1 | 3.6 | 4.6 | 5.6 | 4.9 | 5.4 | 5.9 |
1.5 | 2.2 | 2.7 | 3.2 | 3.7 | 4.7 | 5.7 | 6.4 | 6.9 | 7.4 |
2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 5.0 | 6.0 | 7.5 | 8.0 | 8.5 |
2.5 | 2.7 | 3.2 | 3.7 | 4.2 | 5.2 | 6.2 | 11.7 | 12.2 | 12.7 |
3.0 | 3.0 | 3.5 | 4.0 | 4.5 | 5.5 | 6.5 | 11.9 | 12.4 | 12.9 |
4.0 | 3.5 | 4.0 | 4.5 | 5.0 | 6.0 | 7.0 | 17.6 | 18.1 | 18.6 |
5.0 | 4.0 | 4.5 | 5.0 | 5.5 | 6.5 | 7.5 | 23.9 | 24.4 | 24.9 |
6.0 | 4.5 | 5.0 | 5.5 | 6.0 | 7.0 | 8.0 | 25.5 | 26.0 | 26.5 |
9.0 | 5.5 | 6.0 | 6.5 | 7.0 | 8.0 | 9.0 | 41.5 | 42.0 | 42.5 |
10.0 | 6.5 | 7.0 | 7.5 | 8.0 | 9.0 | 10.0 | 49.0 | 49.5 | 50.0 |
12.0 | 7.5 | 8.0 | 8.5 | 9.0 | 10.0 | 11.0 | 64.5 | 65.0 | 65.5 |
板厚 | M3 | M4 | M5 | M3 | M4 | M5 | M3 | M4 | M5 |
穴中心からの限界肉厚 a | 穴中心からの限界肉厚 b | バカ穴中心からの限界値 c | |||||||
穴-端面 | 穴ピッチ | 穴-曲げ端部 |
板厚 | 穴-端面 | 穴ピッチ | 穴-曲げ端部 | ||||||
---|---|---|---|---|---|---|---|---|---|
穴中心からの限界肉厚 a | 穴中心からの限界肉厚 b | バカ穴中心からの限界値 c | |||||||
M3 | M4 | M5 | M3 | M4 | M5 | M3 | M4 | M5 | |
0.8 | – | – | – | – | – | – | – | – | – |
1.0 | 2.0 | 2.5 | 3.0 | 3.5 | 4.5 | 5.5 | 4.6 | 5.1 | 5.6 |
1.2 | 2.1 | 2.6 | 3.1 | 3.6 | 4.6 | 5.6 | 4.7 | 5.2 | 5.7 |
1.5 | 2.2 | 2.7 | 3.2 | 3.7 | 4.7 | 5.7 | 6.4 | 6.9 | 7.4 |
1.6 | 2.3 | 2.8 | 3.3 | 3.8 | 4.8 | 5.8 | 6.4 | 6.9 | 7.4 |
2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 5.0 | 6.0 | 7.5 | 8.0 | 8.5 |
2.5 | 2.7 | 3.2 | 3.7 | 4.2 | 5.2 | 6.2 | 10.5 | 11.0 | 11.5 |
3.0 | 3.0 | 3.5 | 4.0 | 4.5 | 5.5 | 6.5 | 11.9 | 12.4 | 12.9 |
4.0 | 3.5 | 4.0 | 4.5 | 5.0 | 6.0 | 7.0 | 17.6 | 18.1 | 18.6 |
5.0 | 4.0 | 4.5 | 5.0 | 5.5 | 6.5 | 7.5 | 18.3 | 18.8 | 19.3 |
6.0 | 4.5 | 5.0 | 5.5 | 6.0 | 7.0 | 8.0 | 22.5 | 23.0 | 23.5 |
板厚 | M3 | M4 | M5 | M3 | M4 | M5 | M3 | M4 | M5 |
穴中心からの限界肉厚 a | 穴中心からの限界肉厚 b | バカ穴中心からの限界値 c | |||||||
穴-端面 | 穴ピッチ | 穴-曲げ端部 |
- 参考資料:meviy 加工限界表(2021年8月時点)
- 実際の加工限界は、加工業者によって異なりますので、詳しくは各板金メーカにお問い合わせください。
皿穴

板厚 | 穴-端面 | 穴ピッチ | 穴-曲げ端部 | ||||||
---|---|---|---|---|---|---|---|---|---|
穴中心からの限界肉厚 a | 穴中心からの限界肉厚 b | バカ穴中心からの限界値 c | |||||||
M3すきま | M4すきま | M5すきま | M3すきま | M4すきま | M5すきま | M3すきま | M4すきま | M5すきま | |
0.8 | – | – | – | – | – | – | – | – | – |
1.0 | – | – | – | – | – | – | – | – | – |
1.2 | – | – | – | – | – | – | – | – | – |
1.6 | – | – | – | – | – | – | – | – | – |
2.0 | 4.2 | 5.7 | 6.2 | 7.3 | 10.4 | 11.4 | 7.2 | 8.7 | 9.2 |
2.3 | 4.2 | 5.7 | 6.2 | 7.3 | 10.4 | 11.4 | 8.2 | 9.7 | 10.2 |
3.2 | 4.7 | 6.2 | 6.7 | 7.8 | 10.9 | 11.9 | 9.7 | 11.2 | 11.7 |
4.5 | 5.4 | 6.9 | 7.4 | 8.5 | 11.6 | 12.6 | 12.7 | 14.2 | 14.7 |
6.0 | 6.2 | 7.7 | 8.2 | 9.3 | 12.4 | 13.4 | 19.2 | 20.7 | 21.2 |
9.0 | 7.2 | 8.7 | 9.2 | 10.3 | 13.4 | 14.4 | 24.7 | 26.2 | 26.7 |
10.0 | 8.2 | 9.7 | 10.2 | 11.3 | 14.4 | 15.4 | 49.7 | 51.2 | 51.7 |
12.0 | 9.2 | 10.7 | 11.2 | 12.3 | 15.4 | 16.4 | 65.2 | 66.7 | 67.2 |
16.0 | 11.2 | 12.7 | 13.2 | 14.3 | 17.4 | 18.4 | 91.7 | 93.2 | 93.7 |
板厚 | M3すきま | M4すきま | M5すきま | M3すきま | M4すきま | M5すきま | M3すきま | M4すきま | M5すきま |
穴中心からの限界肉厚 a | 穴中心からの限界肉厚 b | バカ穴中心からの限界値 c | |||||||
穴-端面 | 穴ピッチ | 穴-曲げ端部 |
板厚 | 穴-端面 | 穴ピッチ | 穴-曲げ端部 | ||||||
---|---|---|---|---|---|---|---|---|---|
穴中心からの限界肉厚 a | 穴中心からの限界肉厚 b | バカ穴中心からの限界値 c | |||||||
M3すきま | M4すきま | M5すきま | M3すきま | M4すきま | M5すきま | M3すきま | M4すきま | M5すきま | |
0.8 | – | – | – | – | – | – | – | – | – |
1.0 | – | – | – | – | – | – | – | – | – |
1.2 | – | – | – | – | – | – | – | – | – |
1.6 | – | – | – | – | – | – | – | – | – |
2.0 | 4.2 | 5.7 | 6.2 | 7.3 | 10.4 | 11.4 | 7.2 | 8.7 | 9.2 |
2.3 | 4.2 | 5.7 | 6.2 | 7.3 | 10.4 | 11.4 | 8.2 | 9.7 | 10.2 |
3.2 | 4.7 | 6.2 | 6.7 | 7.8 | 10.9 | 11.9 | 9.7 | 11.2 | 11.7 |
板厚 | M3すきま | M4すきま | M5すきま | M3すきま | M4すきま | M5すきま | M3すきま | M4すきま | M5すきま |
穴中心からの限界肉厚 a | 穴中心からの限界肉厚 b | バカ穴中心からの限界値 c | |||||||
穴-端面 | 穴ピッチ | 穴-曲げ端部 |
板厚 | 穴-端面 | 穴ピッチ | 穴-曲げ端部 | ||||||
---|---|---|---|---|---|---|---|---|---|
穴中心からの限界肉厚 a | 穴中心からの限界肉厚 b | バカ穴中心からの限界値 c | |||||||
M3すきま | M4すきま | M5すきま | M3すきま | M4すきま | M5すきま | M3すきま | M4すきま | M5すきま | |
0.8 | – | – | – | – | – | – | – | – | – |
1.0 | – | – | – | – | – | – | – | – | – |
1.2 | – | – | – | – | – | – | – | – | – |
1.5 | – | – | – | – | – | – | – | – | – |
2.0 | 4.2 | 5.7 | 6.2 | 7.3 | 10.4 | 11.4 | 7.2 | 8.7 | 9.2 |
2.5 | 4.4 | 5.9 | 6.4 | 7.5 | 10.6 | 11.6 | 9.5 | 11.0 | 11.5 |
3.0 | 4.7 | 6.2 | 6.7 | 7.8 | 10.9 | 11.9 | 9.7 | 11.2 | 11.7 |
4.0 | 5.2 | 6.7 | 7.2 | 8.3 | 11.4 | 12.4 | 14.7 | 16.2 | 16.7 |
5.0 | 5.7 | 7.2 | 7.7 | 8.8 | 11.9 | 12.9 | 18.2 | 19.7 | 20.2 |
6.0 | 6.2 | 7.7 | 8.2 | 9.3 | 12.4 | 13.4 | 20.2 | 21.7 | 22.2 |
9.0 | 7.2 | 8.7 | 9.2 | 10.3 | 13.4 | 14.4 | 42.2 | 43.7 | 44.2 |
10.0 | 8.2 | 9.7 | 10.2 | 11.3 | 14.4 | 15.4 | 49.7 | 51.2 | 51.7 |
12.0 | 9.2 | 10.7 | 11.2 | 12.3 | 15.4 | 16.4 | 65.2 | 66.7 | 67.2 |
板厚 | M3すきま | M4すきま | M5すきま | M3すきま | M4すきま | M5すきま | M3すきま | M4すきま | M5すきま |
穴中心からの限界肉厚 a | 穴中心からの限界肉厚 b | バカ穴中心からの限界値 c | |||||||
穴-端面 | 穴ピッチ | 穴-曲げ端部 |
板厚 | 穴-端面 | 穴ピッチ | 穴-曲げ端部 | ||||||
---|---|---|---|---|---|---|---|---|---|
穴中心からの限界肉厚 a | 穴中心からの限界肉厚 b | バカ穴中心からの限界値 c | |||||||
M3すきま | M4すきま | M5すきま | M3すきま | M4すきま | M5すきま | M3すきま | M4すきま | M5すきま | |
0.8 | – | – | – | – | – | – | – | – | – |
1.0 | – | – | – | – | – | – | – | – | – |
1.2 | – | – | – | – | – | – | – | – | – |
1.5 | – | – | – | – | – | – | – | – | – |
2.0 | 4.2 | 5.7 | 6.2 | 7.3 | 10.4 | 11.4 | 7.2 | 8.7 | 9.2 |
2.5 | 4.4 | 5.9 | 6.4 | 7.5 | 10.6 | 11.6 | 7.7 | 9.2 | 9.7 |
3.0 | 4.7 | 6.2 | 6.7 | 7.8 | 10.9 | 11.9 | 8.2 | 9.7 | 10.2 |
4.0 | 5.2 | 6.7 | 7.2 | 8.3 | 11.4 | 12.4 | 14.7 | 16.2 | 16.7 |
5.0 | 5.7 | 7.2 | 7.7 | 8.8 | 11.9 | 12.9 | 15.2 | 16.7 | 17.2 |
6.0 | 6.2 | 7.7 | 8.2 | 9.3 | 12.4 | 13.4 | 16.2 | 17.7 | 18.2 |
板厚 | M3すきま | M4すきま | M5すきま | M3すきま | M4すきま | M5すきま | M3すきま | M4すきま | M5すきま |
穴中心からの限界肉厚 a | 穴中心からの限界肉厚 b | バカ穴中心からの限界値 c | |||||||
穴-端面 | 穴ピッチ | 穴-曲げ端部 |
- 参考資料:meviy 加工限界表(2021年8月時点)
- 実際の加工限界は、加工業者によって異なりますので、詳しくは各板金メーカにお問い合わせください。
- 皿穴のザグリ径は、あくまで参考値となります。
バーリング

板厚 | 穴-端面 | 穴ピッチ | 穴-曲げ端部 | ||||||
---|---|---|---|---|---|---|---|---|---|
穴中心からの限界肉厚 a | 穴中心からの限界肉厚 b | バカ穴中心からの限界値 c | |||||||
M3 | M4 | M5 | M3 | M4 | M5 | M3 | M4 | M5 | |
0.8 | 5.3 | 5.8 | 6.3 | 11.5 | 11.5 | 11.5 | 6.5 | 7.0 | 7.5 |
1.0 | 5.5 | 6.0 | 6.5 | 11.5 | 11.5 | 11.5 | 6.8 | 7.3 | 7.8 |
1.2 | 5.7 | 6.2 | 6.7 | 11.5 | 11.5 | 11.5 | 8.2 | 8.7 | 9.2 |
1.6 | 6.1 | 6.6 | 7.1 | 11.5 | 11.5 | 11.5 | 9.9 | 10.4 | 10.9 |
2.0 | – | – | – | – | – | – | – | – | – |
2.3 | – | – | – | – | – | – | – | – | – |
3.2 | – | – | – | – | – | – | – | – | – |
4.5 | – | – | – | – | – | – | – | – | – |
6.0 | – | – | – | – | – | – | – | – | – |
9.0 | – | – | – | – | – | – | – | – | – |
板厚 | M3 | M4 | M5 | M3 | M4 | M5 | M3 | M4 | M5 |
穴中心からの限界肉厚 a | 穴中心からの限界肉厚 b | バカ穴中心からの限界値 c | |||||||
穴-端面 | 穴ピッチ | 穴-曲げ端部 |
板厚 | 穴-端面 | 穴ピッチ | 穴-曲げ端部 | ||||||
---|---|---|---|---|---|---|---|---|---|
穴中心からの限界肉厚 a | 穴中心からの限界肉厚 b | バカ穴中心からの限界値 c | |||||||
M3 | M4 | M5 | M3 | M4 | M5 | M3 | M4 | M5 | |
0.8 | 5.3 | 5.8 | 6.3 | 11.5 | 11.5 | 11.5 | 6.5 | 7.0 | 7.5 |
1.0 | 5.5 | 6.0 | 6.5 | 11.5 | 11.5 | 11.5 | 6.8 | 7.3 | 7.8 |
1.2 | 5.7 | 6.2 | 6.7 | 11.5 | 11.5 | 11.5 | 7.2 | 7.7 | 8.2 |
1.6 | 6.1 | 6.6 | 7.1 | 11.5 | 11.5 | 11.5 | 8.9 | 9.4 | 9.9 |
2.0 | – | – | – | – | – | – | – | – | – |
2.3 | – | – | – | – | – | – | – | – | – |
3.2 | – | – | – | – | – | – | – | – | – |
板厚 | M3 | M4 | M5 | M3 | M4 | M5 | M3 | M4 | M5 |
穴中心からの限界肉厚 a | 穴中心からの限界肉厚 b | バカ穴中心からの限界値 c | |||||||
穴-端面 | 穴ピッチ | 穴-曲げ端部 |
板厚 | 穴-端面 | 穴ピッチ | 穴-曲げ端部 | ||||||
---|---|---|---|---|---|---|---|---|---|
穴中心からの限界肉厚 a | 穴中心からの限界肉厚 b | バカ穴中心からの限界値 c | |||||||
M3 | M4 | M5 | M3 | M4 | M5 | M3 | M4 | M5 | |
0.8 | 5.3 | 5.8 | 6.3 | 11.5 | 11.5 | 11.5 | 6.5 | 7.0 | 7.5 |
1.0 | 5.5 | 6.0 | 6.5 | 11.5 | 11.5 | 11.5 | 6.8 | 7.3 | 7.8 |
1.2 | 5.7 | 6.2 | 6.7 | 11.5 | 11.5 | 11.5 | 7.2 | 7.7 | 8.2 |
1.5 | 6.0 | 6.5 | 7.0 | 11.5 | 11.5 | 11.5 | 9.0 | 9.5 | 10.0 |
2.0 | – | – | – | – | – | – | – | – | – |
2.5 | – | – | – | – | – | – | – | – | – |
3.0 | – | – | – | – | – | – | – | – | – |
4.0 | – | – | – | – | – | – | – | – | – |
5.0 | – | – | – | – | – | – | – | – | – |
6.0 | – | – | – | – | – | – | – | – | – |
板厚 | M3 | M4 | M5 | M3 | M4 | M5 | M3 | M4 | M5 |
穴中心からの限界肉厚 a | 穴中心からの限界肉厚 b | バカ穴中心からの限界値 c | |||||||
穴-端面 | 穴ピッチ | 穴-曲げ端部 |
板厚 | 穴-端面 | 穴ピッチ | 穴-曲げ端部 | ||||||
---|---|---|---|---|---|---|---|---|---|
穴中心からの限界肉厚 a | 穴中心からの限界肉厚 b | バカ穴中心からの限界値 c | |||||||
M3 | M4 | M5 | M3 | M4 | M5 | M3 | M4 | M5 | |
0.8 | 5.3 | 5.8 | 6.3 | 11.5 | 11.5 | 11.5 | 6.5 | 7.0 | 7.5 |
1.0 | 5.5 | 6.0 | 6.5 | 11.5 | 11.5 | 11.5 | 6.7 | 7.2 | 7.7 |
1.2 | 5.7 | 6.2 | 6.7 | 11.5 | 11.5 | 11.5 | 7.0 | 7.5 | 8.0 |
1.5 | 6.0 | 6.5 | 7.0 | 11.5 | 11.5 | 11.5 | 9.0 | 9.5 | 10.0 |
1.6 | 6.1 | 6.6 | 7.1 | 11.5 | 11.5 | 11.5 | 9.1 | 9.6 | 10.1 |
2.0 | – | – | – | – | – | – | – | – | – |
2.5 | – | – | – | – | – | – | – | – | – |
3.0 | – | – | – | – | – | – | – | – | – |
4.0 | – | – | – | – | – | – | – | – | – |
5.0 | – | – | – | – | – | – | – | – | – |
6.0 | – | – | – | – | – | – | – | – | – |
板厚 | M3 | M4 | M5 | M3 | M4 | M5 | M3 | M4 | M5 |
穴中心からの限界肉厚 a | 穴中心からの限界肉厚 b | バカ穴中心からの限界値 c | |||||||
穴-端面 | 穴ピッチ | 穴-曲げ端部 |
- 参考資料:meviy 加工限界表(2021年8月現在)
- 実際の加工限界は、加工業者によって異なりますので、詳しくは各板金メーカにお問い合わせください。
曲げ線上の開口部

板厚 | a | b | c | ||
---|---|---|---|---|---|
M3すきま | M4すきま | M5すきま | |||
0.8 | 5.0 | 6.1 | 7.1 | 1.2 | 0.5 |
1.0 | 5.4 | 6.5 | 7.5 | 1.5 | 0.5 |
1.2 | 5.8 | 6.9 | 7.9 | 1.8 | 1.0 |
1.6 | 6.6 | 7.7 | 8.7 | 2.4 | 1.0 |
2.0 | 7.4 | 8.5 | 9.5 | 3.0 | 1.0 |
2.3 | 8.0 | 9.1 | 10.1 | 3.5 | 1.0 |
3.2 | 9.8 | 10.9 | 11.9 | 4.8 | 1.5 |
4.5 | 12.4 | 13.5 | 14.5 | 6.7 | 2.0 |
6.0 | 15.4 | 16.5 | 17.5 | 9.0 | 2.5 |
9.0 | 21.4 | 22.5 | 23.5 | 13.5 | 4.0 |
10.0 | 23.4 | 24.5 | 25.5 | 15.0 | 5.0 |
12.0 | 27.4 | 28.5 | 29.5 | 18.0 | 6.0 |
16.0 | 35.4 | 36.5 | 37.5 | 24.0 | 8.0 |
板厚 | M3すきま | M4すきま | M5すきま | b | c |
a |
板厚 | a | b | c | ||
---|---|---|---|---|---|
M3すきま | M4すきま | M5すきま | |||
0.8 | 5.0 | 6.1 | 7.1 | 1.2 | 0.5 |
1.0 | 5.4 | 6.5 | 7.5 | 1.5 | 0.5 |
1.2 | 5.8 | 6.9 | 7.9 | 1.8 | 1.0 |
1.6 | 6.6 | 7.7 | 8.7 | 2.4 | 1.0 |
2.0 | 7.4 | 8.5 | 9.5 | 3.0 | 1.0 |
2.3 | 8.0 | 9.1 | 10.1 | 3.5 | 1.0 |
3.2 | 9.8 | 10.9 | 11.9 | 4.8 | 1.5 |
板厚 | M3すきま | M4すきま | M5すきま | b | c |
a |
板厚 | a | b | c | ||
---|---|---|---|---|---|
M3すきま | M4すきま | M5すきま | |||
0.8 | 5.0 | 6.1 | 7.1 | 1.2 | 0.5 |
1.0 | 5.4 | 6.5 | 7.5 | 1.5 | 0.5 |
1.2 | 5.8 | 6.9 | 7.9 | 1.8 | 1.0 |
1.5 | 6.4 | 7.5 | 8.5 | 2.3 | 1.0 |
2.0 | 7.4 | 8.5 | 9.5 | 3.0 | 1.0 |
2.5 | 8.4 | 9.5 | 10.5 | 3.8 | 1.5 |
3.0 | 9.4 | 10.5 | 11.5 | 4.5 | 1.5 |
4.0 | 11.4 | 12.5 | 13.5 | 6.0 | 2.0 |
5.0 | 13.4 | 14.5 | 15.5 | 7.5 | 2.5 |
6.0 | 15.4 | 16.5 | 17.5 | 9.0 | 2.5 |
板厚 | M3すきま | M4すきま | M5すきま | b | c |
a |
板厚 | a | b | c | ||
---|---|---|---|---|---|
M3すきま | M4すきま | M5すきま | |||
0.8 | 5.0 | 6.1 | 7.1 | 1.2 | 0.5 |
1.0 | 5.4 | 6.5 | 7.5 | 1.2 | 0.5 |
1.2 | 5.8 | 6.9 | 7.9 | 1.8 | 1.0 |
1.5 | 6.4 | 7.5 | 8.5 | 2.3 | 1.0 |
1.6 | 6.6 | 7.7 | 8.7 | 2.4 | 1.0 |
2.0 | 7.4 | 8.5 | 9.5 | 3.0 | 1.0 |
2.5 | 8.4 | 9.5 | 10.5 | 3.8 | 1.5 |
3.0 | 9.4 | 10.5 | 11.5 | 4.5 | 1.5 |
4.0 | 11.4 | 12.5 | 13.5 | 6.0 | 2.0 |
5.0 | 13.4 | 14.5 | 15.5 | 7.5 | 2.5 |
6.0 | 15.4 | 16.5 | 17.5 | 9.0 | 2.5 |
板厚 | M3すきま | M4すきま | M5すきま | b | c |
a |
- 参考資料:meviy 加工限界表(2021年8月現在)
- 実際の加工限界は、加工業者によって異なりますので、詳しくは各板金メーカにお問い合わせください。
