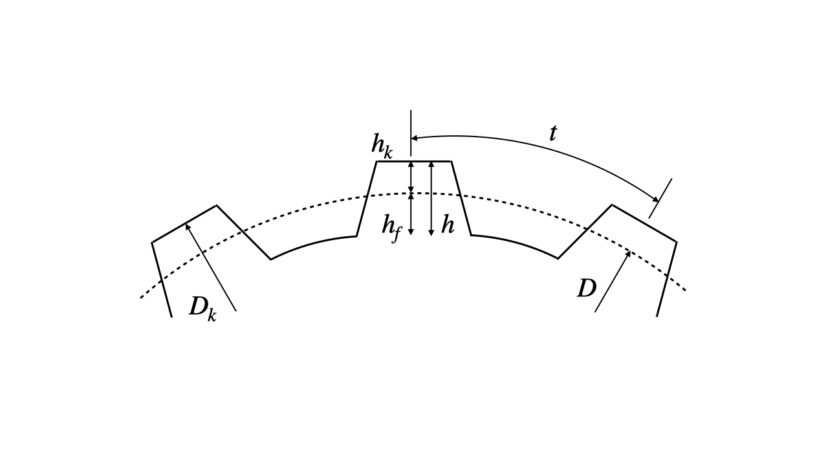

歯車 【公式集・計算ツール】 技術資料 Twitter Facebook はてブ Pocket LINE コピー 2020.12.23 2020.12.06 歯車に関する・曲げ応力の公式集・計算ツールです。 目次 歯車減速比 歯車 入力モジュール$$m$$ – 歯数$$z$$ – 出力基準円直径$$D=mz$$ mm 円ピッチ$$t=\frac{\pi D}{Z}$$ mm 歯先円直径$$D_k=D+2m$$ mm 歯末のたけ$$h_k=m$$ mm 歯元のたけ$$h_f=1.25m$$ mm 全歯たけ$$h=2.25m$$ mm 減速比 入力入力側の歯数$$z_1$$ – 出力側の歯数$$z_2$$ – 出力減速比$$\frac{1}{i}=\frac{1}{z_1/z_2}$$ –
